Sichere Stromversorgungen für medizinische Laseranwendungen

FORTEC Power liefert hochmoderne, medizinisch zugelassene Stromversorgungslösungen mit hohem Wirkungsgrad und großer Leistungsdichte. Sie ermöglichen den schnellen Prototypenbau von Systemen und verkürzen die Systementwicklungszeiten, was die schnelle Bereitstellung von seriennahen Kundensystemen ermöglicht.

Unser Labor in der Mitte Deutschlands kann modulare Netzteile für den Test quasi über Nacht ab Lager zur Verfügung stellen. Wir arbeiten eng mit unseren Kunden zusammen und nutzen unser umfangreiches Anwendungs-Know-how in Hochspannungs- und schnell schaltenden Anwendungen, um die richtige Lösung für ihr System zu finden.

Download Advanced Energy medical Shortform Catalog

Anforderungen an Stromversorgungen für medizinische Laseranwendungen in der Chirurgie

Der Markt für chirurgische Laser erfordert Präzisionsnetzteile, um eine optimale Leistung für eine Vielzahl von Behandlungen in Bereichen wie Augenheilkunde, Lithotripsie, Gefäßversiegelung, Tumorbehandlung, Zahn- und Hautbehandlungen zu gewährleisten.

Die kontinuierliche Zunahme von chirurgischen Eingriffen, bei denen Laser zum Einsatz kommen, treibt den Bedarf an schnelleren Systementwicklungszyklen voran, um diesen Anforderungen gerecht zu werden. Diese mobilen, tragbaren oder stationären Installationssysteme erfordern Netzteile, die mehrere isolierte Ausgangsspannungen in einer kompakten Gehäusegröße liefern können.

Anforderungen an Stromversorgungen für medizinische Laserapplikationen in der Kosmetik

Kosmetische Laser werden zur Behandlung von Hauterkrankungen wie Sonnenschäden, Aknenarben, Falten, Pigmentflecken, Tätowierungen und Haarentfernung eingesetzt. Viele dieser Geräte sind trag- oder fahrbar und werden im mobilen Einsatz gebraucht.

Das stellt besondere Herausforderungen an die Energieversorgung. Außerdem müssen die Gerätefunktionen laufend überprüft und der reibungslose Betrieb überwacht werden. Die Stromversorgungen müssen hochzuverlässig arbeiten, da Fehlfunktionen Bediener und Patienten gefährden könnten.

Solche Systeme bieten oft viele zusätzliche Funktionen neben intensiv gepulstem Licht (IPL) und Laser. Ihre Netzteile laden Kondensatorbänke für IPL und Laser auf, versorgen die Steuerelektronik und treiben Zusatzaggregate an, z.B. Kühlelemente, Pumpen oder Monitore.

Die hierfür benötigte Leistung in einem tragbaren Gerät unterzubringen, stellt höchste Ansprüche an die Leistungsdichte und den Wirkungsgrad des Netzteils. FORTEC Power hat langjährige Erfahrungen auf diesem Gebiet und bietet ein breites Portfolio an attraktiven und zukunftsweisenden Produkten an, seien es leistungsstarke modulare Netzteile zur Versorgung multifunktionaler Geräte, Stromversorgungen zum Aufladen von Kondensatorarrays oder DC/DC-Wandler mit Hochspannungsausgang. Alle Produkte zeichnen sich durch höchste Fertigungsqualität und Zuverlässigkeit im langjährigen Dauereinsatz aus.

Gemeinsam finden wir Ihre Lösung

  • In multifunktionalen Systemen mit IPL und Lasereinheit erlaubt die Konstantleistung des FlexiCharge schnelleres Aufladen der Kondensatoren und dadurch einen beschleunigten Behandlungsablauf
  • Netzteile mit hoher Leistungsdichte und FlexiCharge in einem Gehäuse führen zu Platz- und Gewichtseinsparungen von 30 %, ideal für mobile Anwendungen
  • Vollständig sicherheitszertifizierte Lösungen für schnellere Systemzulassung und Reduzierung der Compliance-Kosten
  • Die konfigurierbaren, flexiblen Lösungen können während des Designzyklus leicht modifiziert/angepasst werden, um die Entwicklungszeiten zu verkürzen
  • Unsere Anwendungsexperten und der Kundensupport unterstützen den Entwicklungszyklus in jeder Phase
Eine Kundin und ein Berater sitzen an einem Tisch und überprüfen gemeinsam Angebotsunterlagen auf einem Tablet.

FORTEC Power – Ihr Experte für sichere Stromversorgungen

  • Besonders geringe Störaussendungen
  • Lüfterloser Betrieb
  • Vielfältige Einstell- und Programmiermöglichkeiten
  • Stabile Stromversorgung auch bei schnell wechselnden Lasten
  • Kompakte Bauform

Unsere Auswahl für die Medizintechnik

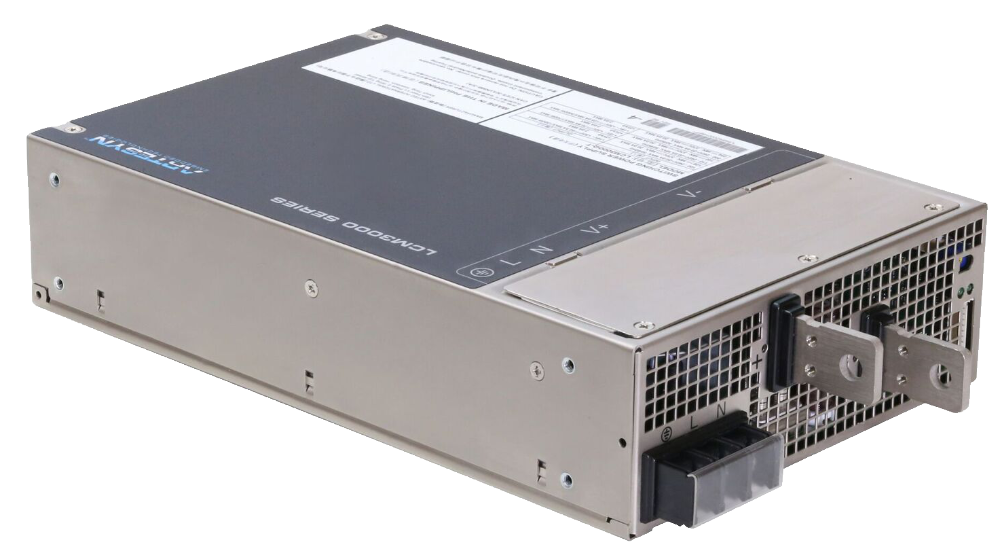

Artesyn LCM3000Q-T Medizinisches Einbaunetzteil PMBus 90-264VAC 24V 125A
Netzteil 90-264VAC, 24V, 125A Ausgangsspannungsbereich einstellbar Wirkungsgrad bei Volllast über 91% PMBus kompatibel intelligente Lüfter-Steuerung Industrie- und Medizinzulassung
zzgl. 19% MwSt.
Artesyn LCM1500L-T-4 Medizinisches Einbaunetzteil PMBus 90-264VAC 12V 133A
Netzteil 90-264VAC, 12V, 133A Ausgangsspannungsbereich einstellbar Wirkungsgrad bei Volllast über 91% PMBus kompatibel intelligente Lüfter-Steuerung Industrie- und Medizinzulassung
zzgl. 19% MwSt.

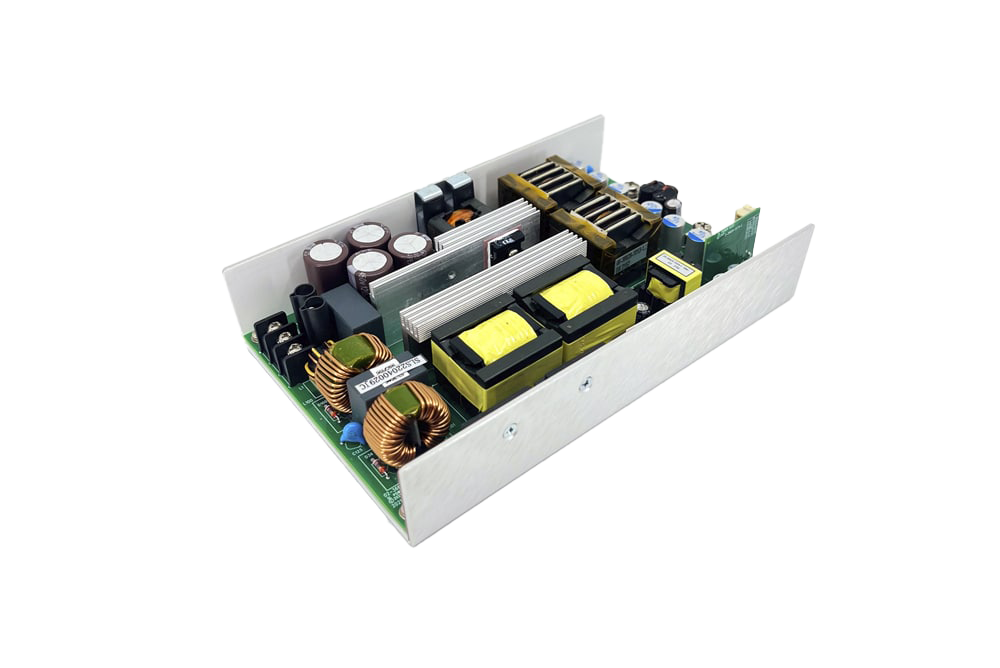

SL Power NGB800S48K Open Frame Netzteil 80-264VAC 48V 16.7A
Wichtige Fakten zum NGB800S48K: NGB-Serie mit Uaus 48V, Ausgangsleistung 550 W konvektionsgekühlt, mit Lüfter bis zu 800 WWeitbereichseingang 80-264 VACBauhöhe: 41mmErfüllt die Emissionswerte der Klasse Blanglebige ElektrolytkondensatorenEMV konform für Heimanwendungen und SchwerindustrieWeniger als 100uA Ableitstrom3 Jahre Herstellergarantie h2>Technische Kurzbeschreibung: Das NGB800 bietet hohe Leistung, Effizienz und Zuverlässigkeit für kritische medizinische Geräte mit hohen Anforderungen an die Stromversorgung: z.B. Beatmungsgeräte, Dialysegeräte, Ultraschallgeräte und chirurgische Instrumente. Kontaktgekühlt, also ohne aktive Lüfterunterstützung, liefert das NGB800 schon über 600 W Ausgangsleistung, mit Lüfterunterstützung stehen sogar über 800 W am Ausgang zur Verfügung. Aus einer Eingangsspannung zwischen 90 bis 264 V AC werden stabile 12, 15, 24 oder 48 V Gleichspannung erzeugt. Das Netzteil erfüllt die strengen Normen für medizinische Geräte, wie z.B. die EN/IEC 60601-1 Edition 3.2, die EN/IEC 60601-1-2 4th Edition für EMV und die EN/IEC 60601-1-11 für Anwendungen in häuslicher Umgebung. Durch den hohen Wirkungsgrad von bis zu 94 % erzeugt das NGB800 nur wenig Abwärme und erreicht damit seine hohe Zuverlässigkeit von mehr als 500.000 Stunden MTBF. Das NGB800 zeichnet sich durch ein kompaktes und robustes Design aus, das eine einfache Integration in verschiedene medizinische Geräte ermöglicht. Durch geschickten Einsatz der Kontaktkühlung kann es in geräuschsensiblen Umgebungen, wie z.B. Pflegeeinrichtungen eingesetzt werden, in denen ein Lüfter stören würde. Das Netzteil bietet zudem eine Reihe von Schutzfunktionen, wie z.B. Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz. Das NGB800 ist ein Ergebnis der langjährigen Erfahrung von SL Power und des Engagements in der Entwicklung von innovativen und qualitativ hochwertigen Netzteilen, die den Bedürfnissen unserer Kunden und den Anforderungen des Marktes gerecht werden. Insbesondere bezüglich der EMV hat sich dieser Hersteller über viele Jahre den Ruf erarbeitet, die geforderten Grenzwerte nicht nur einzuhalten, sondern sie mit einem möglichst großen Abstand zu unterschreiten und somit das normenkonforme Systemdesign zu erleichtern.Die NGB800-Serie ist ab sofort bei FORTEC Power bestellbar.
zzgl. 19% MwSt.
Excelsys CX18M-000000-N-A Konfigurierbares Netzteil CoolX Chassis 85-264VAC 1800W 6 Slots Medizin
Med. Modulares Netzteil CX18M-000000-N-A CoolX Medical CoolX1800 Chassis, 12V CoolX: 1800W Chassis mit Medizinzulassung Leistungsmodule sind separat erhältlich: Uaus von 2.5 - 58VDC wählbar 12V HilfsspannungDer Preis bezieht sich nur auf das Chassis. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.
Artesyn LCC600-48U-9P Einbaunetzteil PMBus 90-264VAC 48V 12.5A
Netzteil, IP65 90-264VAC, 48V, 12.5A 600Watt erweiterter Temperaturbereich PMBus® Interface AC_OK und DC_OK-Signal Lüfterlos
zzgl. 19% MwSt.
Advanced Energy NP08W1A Konfigurierbares Netzteil NeoPower Chassis 90-264VAC 4000W 8 Slots Industrie Medizin
Wichtige Fakten zum NP08W1A: Neopower Chassis NP08W1AanwenderkonfigurierbarAusgangsspannungen von 0-62 V DC möglichSchutzfunktionen: SCP, OVP, OCP, OTPAktive Leistungsfaktorkorrekturintelligente LüftersteuerungUnterstützt MODBus, PMBUS und CANOPENGeeignet für Medizinanwendungen der BF Kategorie, 2XMOPP IEC 62368 & IEC 60601 zertifiziert SEMI F475 Jahre Herstellergarantie Der Preis bezieht sich nur auf das Chassis. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter Technische Kurzbeschreibung: Ab sofort im Programm bei FORTEC Power: Die neue, modulare NeoPower Serie von Advanced Energy schließt die Leistungslücke zwischen den bewährten Produktserien µMP, iMP, coolX und XGen, die zwischen 400 und 2000 W Ausgangsleistung liefern und der iHP Serie, die ab etwa 6000 W einsetzt und bis zu mehreren 100 kW skaliert werden kann.Die Netzteile der NeoPower Serie vereinen hohe Leistungsdichte mit universell nutzbaren Eigenschaften. Sie können als programmierbare Spannungs- oder Stromquelle arbeiten. Ihr digitaler Aufbau erlaubt Kommunikation, Steuerung und Überwachung über die gängigen Schnittstellen wie MODBus (integriert) sowie PMBus oder CANOpen (über einen Dongle).Mit dem NP08 Chassis steht jetzt der erste Vertreter der neuen Produktfamilie bereit. Es liefert bis zu 4000 W Gesamtausgangsleistung. Für die Konfiguration stehen 8 Steckplätze zur Verfügung, die mit Ausgangsmodulen in den Nennspannungen 5, 12, 15, 24 oder 48 V DC bestückt werden können. Durch den sehr weiten Einstellbereich der Module werden nahezu beliebige Spannungen zwischen 0,5 und 57,6 V DC ermöglicht. Die Module können seriell und parallel verschaltet werden, um je nach Anforderung auch höhere Ströme oder Spannungen zu liefern.Eingangsseitig wird das NP08 mit einphasiger Wechselspannung betrieben, im High-line Betrieb (180 bis 264 V AC) können 4000 W entnommen werden, im Low-line Betrieb (90 bis 132 V AC) stehen noch 2000 W zur Verfügung. Allen Netzteilen der NeoPower Serie gemein ist die Doppelzertifizierung nach IEC 62368 (ITE-AV) und IEC 60601 (Medizin). Die Isolationsspannungen erlauben den BF-Betrieb, zudem sind die Netzteile immun gegen Spannungsabfälle im Versorgungsnetz, wie es der SEMI F47 Standard verlangt. Durch ihr durchdachtes Systemkonzept und die vielseitige Konfigurierbarkeit eignet sich die NeoPower Serie für alle Anwendungen, die spezielle Kombinationen von Ausgangspannungen erfordern oder in ein übergeordnetes Kommunikationsprotokoll eingebunden werden müssen. Sie kann sich mit ihrer Flexibilität aber auch für den Ersatz spezieller, nicht mehr lieferbarer Stromversorgungen empfehlen und damit die Nutzungsdauer bewährter Anlagen verlängern. In naher Zukunft werden weitere Chassisvarianten mit mehr Steckplätzen publiziert, die dann auch den dreiphasigen Netzanschluss erlauben. Zudem darf mit einer Reihe weiterer Ausgangsmodule mit deutlich höheren Ausgangspannungen gerechnet werden.
zzgl. 19% MwSt.
Platine einer Stromversorgung

Konfigurationscenter

Sie brauchen eine maßgeschneiderte Lösung? Wir konfigurieren sie gerne!

Zu meiner Lösung

Platinenbild

Medizintechnik

Zuverlässige und sichere Stromversorgungen retten Leben

Mehr erfahren

Labor- und Analysegeräte

Störungsfreie Stromversorgungen für hochpräzise Anwendungen

Mehr erfahren

FAQ - Häufige Fragen

Rund um das Thema Stromversorgungen für die Medizintechnik.

Welche Gerätklassifikationen gibt es und welche Patientenableitströme sind zu beachten?

Stromversorgungen, die in der Medizintechnik verwendet werden, unterliegen sehr strengen Normen, um den Patienten zu schützen. Der maximale Ableitstrom ist dabei ein zentraler Wert, den die IEC 60601 definiert. Die Norm beschreibt drei verschiedene Anwendungsteile, mit denen der Patient unter normalen Umständen in Berührung kommen kann.

Typ B (Body): Das Anwendungsteil überträgt keine Ströme auf den Patienten, jedoch ist eine Stromübertragung prinzipiell denkbar

 Typ BF (Body Floating): Das Anwendungsteil hat Körperkontakt, elektrische Signale von und zum Körper werden übertragen

Typ CF (Cardiac Floating): Das Anwendungsteil hat direkten Körperkontakt und eine direkte Anwendung auf das Herz. Elektrische Signale von oder zum Körper werden übertragen

Geräteklasse
Patientenableitstrom
(Normalsituation)
Kurzbeschreibung
Anwendungen
Typ B100 uAIm Allgemeinen kein elektrischer Kontakt mit dem PatientenElektrisches Krankenhausbett,
OP-Leuchten
Typ BF100 uAKann elektrischen Kontakt mit dem Patienten haben,
erlaubt aber keine invasive Verbindung zum kardiovaskulären Kreislaufsystem
Ultraschallgeräte, EKG
Typ CF10 uAKann elektrischen Kontakt mit dem Patienten haben,
auch zum kardiovaskulären Kreislaufsystem
Elektrisches OP-Messer, Herzschrittmacher


Was bedeutet Luft- und Kriechstrecke?

Die Luftstrecke ist der kürzeste Abstand zwischen zwei leitenden Teilen. Liegt zwischen zwei leitfähigen Teilen eine hohe Spannung an, wird die Luft durch Ionisation leitfähig. Hierbei kann es dann zu einem Überschlag, also einem Kurzschluss durch die Luft, kommen. Der entstehende Lichtbogen erzeugt eine sehr hohe Temperatur, ein elektromagnetisches Feld und es kommt zu einer ungewollten Ladungsübertragung zwischen den beiden Teilen. Dabei können Elektronikbauteile zerstört werden.

Die Kriechstrecke ist der kürzeste Weg zwischen zwei leitfähigen Teilen entlang der Oberfläche der Isolierung. Durch ausreichende Dimensionierung der Kriechstrecke wird ein Kurzschluss zwischen zwei Leitern über die Oberfläche vermieden. Kriechstrecken können auf Platinen auf einfache Weise durch Bohrungen oder Schlitze erhöht werden.

Was bedeuten die Schutzmaßnahmen (MOP) nach IEC 60601-1?

MOP bedeutet Means Of Protection = Schutzmaßnahme zur Verringerung des Risikos eines elektrischen Schlages in Übereinstimmung der Anforderungen der IEC 60601-1.

Die Schutzmaßnahmen unterscheiden sich in Maßnahmen zum Patientenschutz (MOPP) und Anwenderschutz (MOOP).

Definition MOPP = Means Of Patient Protection = Schutzmaßnahme, die das Risiko eines Schlages für den Patienten verringern soll.

Definition MOOP = Means Of Operator Protection = Schutzmaßnahme, die das Risiko eines Schlages für andere Personen als Patienten verringern soll.

Quelle: IEC 60601-1
