Sichere Stromversorgungen für die Medizintechnik
Stromversorgungen in der Medizintechnik müssen höchsten Sicherheitsanforderungen genügen, maximale Zuverlässigkeit im 24/7 Dauerbetrieb gewährleisten und sowohl kurz- als auch langfristige Verfügbarkeit sicherstellen.
Mit über 40 Jahren Erfahrung bieten wir Ihnen anwendungsspezifische Beratung, technische Kompetenz und professionelle Unterstützung in Ihrem Design-In-Prozess, kombiniert mit einem breiten Produktportfolio an Stromversorgungslösungen für die Medizintechnik, welche selbstverständlich alle gängigen medizinischen Standards erfüllen.
Anforderungen an Stromversorgungen in der Medizintechnik
Zum Schutz von medizinischem Personal und dem Patienten selbst müssen strenge Sicherheitsbestimmungen eingehalten werden. Diese sind in der Sicherheitsnorm IEC / EN 60601-1, 3rd edition, festgelegt. Dort werden unterschiedliche Schutzklassen definiert, welche sich unter anderem in der Isolation und den Luft- und Kriechstrecken (clearance and creepage distances) unterscheiden. Differenziert wird zwischen MOOP (Means Of Operator Protection) und MOPP (Means Of Patient Protection). Bei FORTEC Power erhalten Sie Stromversorgungen und DC/DC-Wandler bis zur höchsten Kategorie 2 x MOPP.
Sicherheitsrelevant ist außerdem ein geringer Patientenableitstrom. Mit unseren Netzteilen können medizinische Geräte des Typs B, BF (<100 µA) und sogar CF (<10 µA, Anwendung direkt am Herz) sicher versorgt werden.
Durch regelmäßige Audits in den Fertigungsstätten unserer Partner können wir eine hohe Zuverlässigkeit und Langlebigkeit unserer Produkte garantieren. Diese werden entwickelt und produziert nach ISO 13485, sind konzipiert für den Dauereinsatz 24/7 und weisen für Ihre Planungssicherheit lange Produkt-Lebenszyklen auf. Mit unserem Lager stellen wir für Sie eine kurz- und langfristige Verfügbarkeit sicher. Seit über 40 Jahren. Sollten Sie spezielle Anforderungen an Lager- oder Supply-Chain-Dienstleistungen haben, sprechen Sie uns an.
Wir unterstützen Sie mit unserem Applikationsteam gerne bei Ihren Medizinprojekten.
Gemeinsam finden wir Ihre Lösung
Für die optimal auf Sie zugeschnittene Lösung steht Ihnen unser Entwicklungs- & Ingenieurs-Team gerne zur Verfügung!
Ihre Vorteile:
- Ihr persönlicher Ansprechpartner begleitet Sie über den gesamten Entwicklungsprozess, über Re-Design bis zum Ende der Produktlaufzeit Ihres Medizingerätes.
- Langfristige, enge und vertrauensvolle Zusammenarbeit
- Anwendungsspezifische Beratung und technische Kompetenz
- Eigenes technisches Labor, Konfigurationszentrum und Entwicklungsteam
- Zugriff auf die Entwicklungsingenieure unserer Partner
- Zusammenarbeit basierend auf Sicherheit, Vertrauen, Langlebigkeit und Nachhaltigkeit
FORTEC Power – Ihr Experte für sichere Stromversorgungen
- Hohe Zuverlässigkeit, langlebig und wartungsarm
- Für den Dauereinsatz 24/7 entwickelt
- Produktion und Entwicklung nach ISO 13485
- Lange Produkt-Lebenszyklen
- Produktion und Entwicklung nach ISO 13485
Excelsys XGF DC/DC Einbaumodul Ultimod dual 5.0V-28.0V 3A 72W
DC-Modul XgF24V nom., 3A 72W pro AusgangExcelsys Ultimod Dual-Modul
zu UX4 und UX6einstellbar über internen Potentiometer im Bereich
2x 5-28 V DC 2x 72 WDer Preis bezieht sich nur auf das Einzelmodul. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.
Artesyn LPS104-M Medizinisches Open Frame Netzteil 90-264VAC 15V 10A
med. Open Frame Netzteil 90-264VAC, 15V, 10A
Open Frame
2xMOPP
integrierter Class B EMI Filter
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
Artesyn LPS365-M Medizinisches Open Frame Netzteil 90-264VAC 24V 15A
LPS-Serie, med. Open Frame Netzteil90-264VAC, 24V, 15A
Open FramePMBus® Interface
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
Advanced Energy 1MN0 Einbaumodul NeoPower 15V 26.6A 400W
Neopower Einbaumodul 1MNE0DC Modul für die NP-SerieeinstellbarVS mode: 1.5-18VDCCS mode: 1.33-33.3Acurrent shareremote sense
Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.
Artesyn CPS253-M Medizinisches Open Frame Netzteil 90-264VAC 12V 20.83A
med. Open Frame Netzteil 90-264VAC, 12V, 20.83A
Open Frame
250 Watt
2xMOPP
kompakte Abmessungen
für Schutzklasse I oder II Applikationen
3 Jahre Herstellergarantie
zzgl. 19% MwSt.
Excelsys XGM DC/DC Einbaumodul Ultimod 5V 1.0-6.0V 40.0A 200W
DC-Modul XgM5V nom., 40A 200W Wide Trim
Excelsys Ultimod Modul
zu UX4 und UX6einstellbar über internen Potentiometer im Bereich
3.2-6 V DCregelbar über externe Spannung im Bereich1 - 6 V DCRemote SensePower Good Der Preis bezieht sich nur auf das Einzelmodul. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.
Artesyn LPS102-M Medizinisches Open Frame Netzteil 90-264VAC 5V 24A
med. Open Frame Netzteil 90-264VAC, 5V, 24A
Open Frame
2xMOPP
integrierter Class B EMI Filter
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
Artesyn CPS253-M1 Medizinisches Open Frame Netzteil 90-264VAC 12V 20.83A
med. Open Frame Netzteil mit M1-Funktion 90-264VAC, 12V, 20.83A
Open Frame
250 Watt
2xMOPP
kompakte Abmessungen
für Schutzklasse I oder II Applikationen
3 Jahre Herstellergarantie
zzgl. 19% MwSt.
Artesyn LCM1500W-T-4 Medizinisches Einbaunetzteil PMBus 90-264VAC 48V 33A
Netzteil 90-264VAC, 48V, 33A
Ausgangsspannungsbereich einstellbar
Wirkungsgrad bei Volllast über 91%
PMBus kompatibel
intelligente Lüfter-Steuerung
Industrie- und Medizinzulassung
zzgl. 19% MwSt.
Artesyn CNS658-MU Medizinisches Einbaunetzteil U-shape 90-264VAC 48V 13.5A
med. Netzteil mit U-Base 90-264VAC, 48V, 13.5A
650W Power Modul
2MOPP
PMBus® interface
wahlweise mit Gehäuse und Lüfter
ohne Gehäuse oder U-Profil
3 Jahre Herstellergarantie
zzgl. 19% MwSt.
SL Power NGB1200S24K Einbaunetzteil 80-264VAC 24V 60A
Wichtige Fakten zum NGB1200S24K:
Advanced Energy Einbaunetzteil NGB1200-Serie mit 24V 60Abis zu 1200 Watt AusgangsleistungBauhöhe nur 41mmerfüllt die Emissionswerte der Klasse Blanglebige ElektrolytkondensatorenEMV konform für Heimanwendungen und Schwerindustrieunter 100 µA Ableitstrom3 Jahre Herstellergarantie
Technische Kurzbeschreibung:
FORTEC Power stellt die AC/DC-Netzteile der NGB1200-Serie von Advanced Energy vor. Sie verfügen über ITE- und medizinische Sicherheitszulassungen. Derzeit sind drei Varianten mit einer Ausgangsspannung von 12 V, 24 V oder 48 V erhältlich. Jedes Modell bietet auch einen 5-V-Standby-Ausgang, der mit bis zu 2A belastet werden kann.Die Netzteile der NGB1200-Serie bieten eine Ausgangsleistung von 1200 W und haben einen typischen Volllast-Wirkungsgrad von 90 %. Alle Modelle verfügen über einen Ausgangsüberspannungs-, Kurzschluss- und Überlastschutz. Trotz ihres besonders kleinen Querschnitts von nur 74 x 40 mm bleibt die Länge mit 273 mm unter den bisher üblichen Dimensionen. Hier bewährt sich, dass schon bei der Netzteilentwicklung besonderes Augenmerk auf die Energieeffizienz gelegt wurde.Das NGB1200 wird eingangs- und ausgangsseitig über Schraubklemmen kontaktiert. Auf dem 12-poligen Pfostenstecker stehen Kontrollsignale für remote sense, power good sowie power enable/disable zur Verfügung. Die 5V-Standbyspannung wird ebenfalls auf diesem Stecker bereitgestellt. sobald die AC-Spannung am Netzteil anliegt.Typische Anwendungsfälle für die NGB1200-Reihe sind alle industriell und medizinisch genutzten Systeme, die Leistung in diesem Umfang benötigen und in EMV-kritischer Umgebung störungsfrei arbeiten müssen. Kostenintensive Anwendungen profitieren von der Langlebigkeit dieser Netzteile, die durch den Einsatz langlebiger Kondensatoren gewährleistet und durch die Herstellergarantie von drei Jahren unterstrichen wird.Die NGB1200-Serie ist Teil der "Next Generation"-Reihe, die die Leistungsklassen von 150 bis 1200 W abdeckt und hochwertige Netzteile mit ITE- und Medizinzulassung bereitstellt. Der Schwerpunkt liegt dabei auf weitestgehend lüfterlosem Betrieb (bis NGB800) und außergewöhnlich guten EMV-Werten.Sie können die komplette NGB1200-Serie ab sofort bei FORTEC Power bestellen.
zzgl. 19% MwSt.
SL Power NGB800S48K Open Frame Netzteil 80-264VAC 48V 16.7A
Wichtige Fakten zum NGB800S48K:
NGB-Serie mit Uaus 48V, Ausgangsleistung 550 W konvektionsgekühlt, mit Lüfter bis zu 800 WWeitbereichseingang 80-264 VACBauhöhe: 41mmErfüllt die Emissionswerte der Klasse Blanglebige ElektrolytkondensatorenEMV konform für Heimanwendungen und SchwerindustrieWeniger als 100uA Ableitstrom3 Jahre Herstellergarantie
h2>Technische Kurzbeschreibung:
Das NGB800 bietet hohe Leistung, Effizienz und Zuverlässigkeit für kritische medizinische Geräte mit hohen Anforderungen an die Stromversorgung: z.B. Beatmungsgeräte, Dialysegeräte, Ultraschallgeräte und chirurgische Instrumente. Kontaktgekühlt, also ohne aktive Lüfterunterstützung, liefert das NGB800 schon über 600 W Ausgangsleistung, mit Lüfterunterstützung stehen sogar über 800 W am Ausgang zur Verfügung. Aus einer Eingangsspannung zwischen 90 bis 264 V AC werden stabile 12, 15, 24 oder 48 V Gleichspannung erzeugt. Das Netzteil erfüllt die strengen Normen für medizinische Geräte, wie z.B. die EN/IEC 60601-1 Edition 3.2, die EN/IEC 60601-1-2 4th Edition für EMV und die EN/IEC 60601-1-11 für Anwendungen in häuslicher Umgebung. Durch den hohen Wirkungsgrad von bis zu 94 % erzeugt das NGB800 nur wenig Abwärme und erreicht damit seine hohe Zuverlässigkeit von mehr als 500.000 Stunden MTBF.
Das NGB800 zeichnet sich durch ein kompaktes und robustes Design aus, das eine einfache Integration in verschiedene medizinische Geräte ermöglicht. Durch geschickten Einsatz der Kontaktkühlung kann es in geräuschsensiblen Umgebungen, wie z.B. Pflegeeinrichtungen eingesetzt werden, in denen ein Lüfter stören würde. Das Netzteil bietet zudem eine Reihe von Schutzfunktionen, wie z.B. Kurzschluss-, Überstrom-, Überspannungs- und Übertemperaturschutz. Das NGB800 ist ein Ergebnis der langjährigen Erfahrung von SL Power und des Engagements in der Entwicklung von innovativen und qualitativ hochwertigen Netzteilen, die den Bedürfnissen unserer Kunden und den Anforderungen des Marktes gerecht werden. Insbesondere bezüglich der EMV hat sich dieser Hersteller über viele Jahre den Ruf erarbeitet, die geforderten Grenzwerte nicht nur einzuhalten, sondern sie mit einem möglichst großen Abstand zu unterschreiten und somit das normenkonforme Systemdesign zu erleichtern.Die NGB800-Serie ist ab sofort bei FORTEC Power bestellbar.
zzgl. 19% MwSt.
Artesyn LPS108-M Medizinisches Open Frame Netzteil 90-264VAC 48V 3.1A
med. Open Frame Netzteil 90-264VAC, 48V, 3.1A
Open Frame
2xMOPP
integrierter Class B EMI Filter
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
Excelsys XGP DC/DC Einbaumodul Ultimod 24V 1.0-30.0V 10.0A 240W
DC-Modul XgP24V nom., 10.0A 240W Wide Trim
Excelsys Ultimod Modul zu UX4 und UX6einstellbar über internen Potentiometer im Bereich
12 - 30 V DCregelbar über externe Spannung im Bereich 1 - 30 V DC Remote SensePower Good Der Preis bezieht sich nur auf das Einzelmodul. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.
Excelsys UX4 Konfigurierbares Netzteil Ultimod Chassis 85-264VAC 600W 4 Einschübe Medizin Industrie
Modulares Netzteil UX4 600W600 W Chassisfür Industrie & Medizin geeignetbis zu 4 Einbaumodule konfigurierbar Einbaumodule sind separat erhältlich: Uaus von 1.5 - 58 V DC wählbar
Der Preis bezieht sich nur auf das Chassis. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter
zzgl. 19% MwSt.

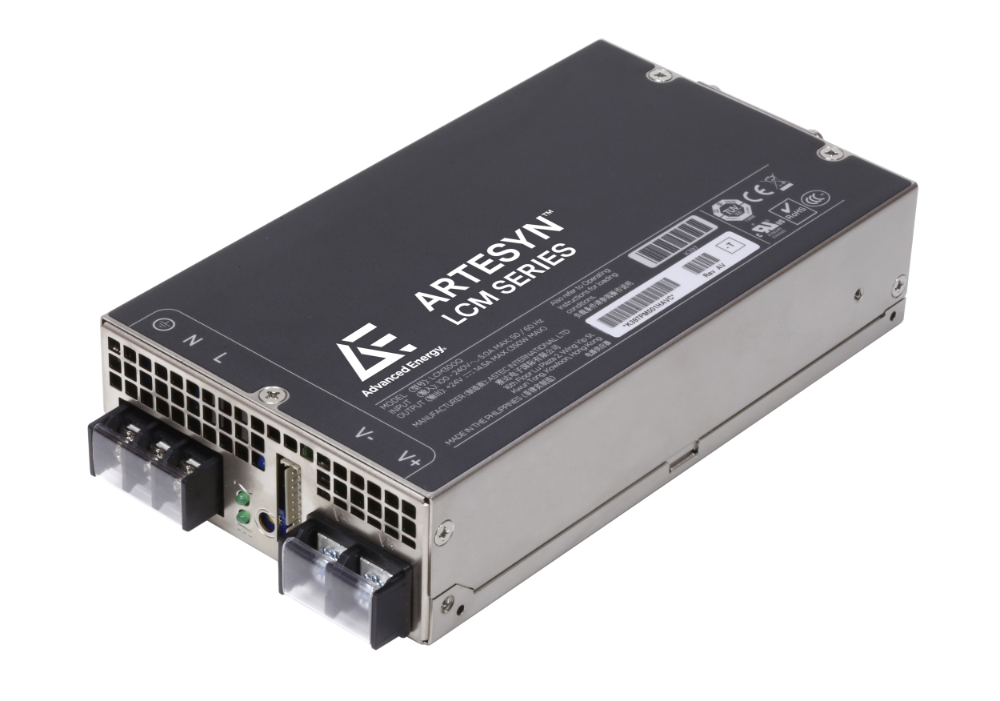

Artesyn LCM300W-T-4 Medizinisches Einbaunetzteil PMBus 90-264VAC 48V 6.3A
Netzteil 90-264VAC, 48V, 6.3A
Ausgangsspannungsbereich einstellbar
Wirkungsgrad bei Volllast über 91%
PMBus kompatibel
intelligente Lüfter-Steuerung
Industrie- und Medizinzulassung
zzgl. 19% MwSt.
Artesyn CNS655-MU Medizinisches Einbaunetzteil U-shape 90-264VAC 24V 16.7A
med. Netzteil mit U-Base 90-264VAC, 24V, 16.7A
650W Power Modul
2MOPP
PMBus® interface
wahlweise mit Gehäuse und Lüfter
ohne Gehäuse oder U-Profil
3 Jahre Herstellergarantie
zzgl. 19% MwSt.
Ultravolt A Series Hochspannungswandler
Hochspannungswandler für elektrostatische DetektorenMassenspektrometerPhotomultiplier Röhren (PMTs)8 Varianten von 0 bis 62 V und 0 bis 6 kV4, 20 oder 30 W Ausgangsleistungdauerhaft kurzschlussfestUL/cUL recognized, CE-Zeichen (LVD & RoHS)
zzgl. 19% MwSt.
Artesyn CPS255-M Medizinisches Open Frame Netzteil 90-264VAC 24V 10.42A
med. Open Frame Netzteil 90-264VAC, 24V, 10.42A
Open Frame
250 Watt
2xMOPP
kompakte Abmessungen
für Schutzklasse I oder II Applikationen
3 Jahre Herstellergarantie
zzgl. 19% MwSt.
Excelsys CME DC/DC Einbaumodul CoolX 24V 22.8-25.2V 25 37.5A 600 900W
DC-Modul CmE 24Vnom 22.8-25.2V 25/37.5A 600/900W Bulk Power
Excelsys CoolX Einzelmodul 24-25
2VDC
900W zu CX06
CX10
CX18
CX30. Sprechen Sie mit uns über die vielfältigen Konfigurationsmöglichkeiten und nutzen Sie unser Konfigurationscenter.
zzgl. 19% MwSt.
Mean Well RPS-120-24 Medizinisches Open Frame Netzteil 80-264VAC 24V 5A
med. Netzteil Open Frame 80-264VAC, 24V, 5A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Mean Well RPS-200-48 Medizinisches Open Frame Netzteil 80-264VAC 48V 4.2A
Open Frame Netzteil 80-264VAC, 48V, 4.2A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.

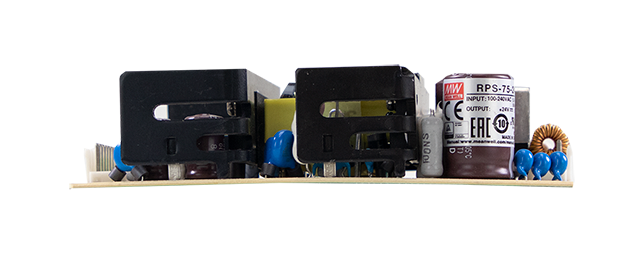

Mean Well RPS-75-24 Medizinisches Open Frame Netzteil 90-264VAC 24V 3.2A
Med. Open Frame Netzteil 90-264VAC, 24V, 3.2A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Mean Well RPS-65-5 Medizinisches Open Frame Netzteil 80-264VAC 5V 10A
Med. Open Frame Netzteil 80-264VAC, 5V, 10A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Artesyn LPS365-M Medizinisches Open Frame Netzteil 90-264VAC 24V 15A
LPS-Serie, med. Open Frame Netzteil90-264VAC, 24V, 15A
Open FramePMBus® Interface
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
MEAN WELL NGE12E12-P1J Steckernetzteil 80-264VAC 12VDC 1A
Wichtige Fakten zum NGE12E12-P1J:
NGE12-Serie Steckernetzteil für Industrie-, Medizin- und
Hausgeräteanwendung mit 12WWEEE-Reg.-Nr. DE11363522Eingangsspannungsbereich: 80-264VACWirkungsgrad bis zu 88,5%Leerlaufleistung von < 0,075WEnergy Level VISchutz gegen Überlast, Überspannung, ÜbertemperaturSchutzmaßnahmen: 2xMOPPGeräteklassifizierung: BFAbleitstrom < 0,1 mAEMV-Normen: EN 55032Sicherheitsnormen: EN 62368-1, EN 60601-1, EN 60335-1, EN
61558-1/-2-16CCC, EAC-, CE-, UKCA-Zeichen3 Jahre Herstellergarantie
Technische Kurzbeschreibung:
FORTEC Power präsentiert die neuen, energieeffizienten
NGE-Serien: moderne Netzgeräte von 12 bis 90 W und Zertifizierungen für den
weltweiten Einsatz. Durch das schmale Gehäuse von nur 30 mm Breite können diese
Stromversorgungen in einer Mehrfachsteckdose eingesetzt werden, ohne
benachbarte Steckplätze zu blockieren.
Die NGE-Serien von MEAN WELL erfüllen Sicherheitsstandards
aus verschiedenen Bereichen wie EN/UL 62368-1, EN/UL 60601-1, EN 60335-1, EN
61558-1/-2-16 und sind damit ideal für Anwendungen in der Informations- und
Kommunikationstechnik, Sicherheitstechnik, Medizin und in
Haushaltsgeräten. Das Design entspricht 2xMOPP und ist für Anwendungen mit
medizinischer BF-Klassifizierung geeignet.
Im Vergleich zu den bestehenden Serien
GE/GEM/GS/GSM/SGA/SGAS stellen die neuen NGE-Netzteile eine hervorragende
moderne Alternative dar.
Alle Steckernetzteile der NGE-Serien sind ab sofort in den
Leistungsklassen NGE12 (12 W), NGE18 (18 W), NGE30 (30 W), NGE45 (45 W), NGE60
(60 W) und NGE90 (90 W) in den Ausgangsspannungen 5, 9, 12, 15, 18, 24 und 48 V
DC bei FORTEC Power erhältlich.
zzgl. 19% MwSt.
Mean Well RPS-300-24 Medizinisches Open Frame Netzteil 90-264VAC 24V 12.5A
Netzteil 90-264VAC, 24V, 12.5A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Mean Well RPS-160-24 Medizinisches Open Frame Netzteil 80-264VAC 24V 6.5A
medizinisches Netzteil 160W, 24V, 6.5A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Artesyn LPS363-M Medizinisches Open Frame Netzteil 90-264VAC 12V 30A
LPS-Serie, med. Open Frame Netzteil90-264VAC, 12V, 30A
Open FramePMBus® Interface
Überspannungsschutz
geringe Einbauhöhe
2 Jahre Herstellergarantie
zzgl. 19% MwSt.
Mean Well RPS-120-27 Medizinisches Open Frame Netzteil 80-264VAC 27V 4.5A
med. Netzteil Open Frame 80-264VAC, 27V, 4.5A
kompakte Größe
medizinisches Open Frame Netzteil
geringer Ableitstrom
Überspannungs- und Kurzschlußschutz
2xMOPP EN60601 3rd Edition
zzgl. 19% MwSt.
Konfigurationscenter
Sie brauchen eine maßgeschneiderte Lösung? Wir konfigurieren sie gerne!
FAQ - Häufige Fragen
Rund um das Thema Stromversorgungen für die Medizintechnik.
Welche Geräteklassifikationen gibt es und welche Patientenableitströme sind zu beachten?
Stromversorgungen, die in der Medizintechnik verwendet werden, unterliegen sehr strengen Normen, um den Patienten zu schützen. Der maximale Ableitstrom ist dabei ein zentraler Wert, den die IEC 60601 definiert. Die Norm beschreibt drei verschiedene Anwendungsteile, mit denen der Patient unter normalen Umständen in Berührung kommen kann.
Typ B (Body): Das Anwendungsteil überträgt keine Ströme auf den Patienten, jedoch ist eine Stromübertragung prinzipiell denkbar
Typ BF (Body Floating): Das Anwendungsteil hat Körperkontakt, elektrische Signale von und zum Körper werden übertragen
Typ CF (Cardiac Floating): Das Anwendungsteil hat direkten Körperkontakt und eine direkte Anwendung auf das Herz. Elektrische Signale von oder zum Körper werden übertragen
| Geräteklasse | Patientenableitstrom (Normalsituation) | Kurzbeschreibung | Anwendungen |
| Typ B | 100 uA | Im Allgemeinen kein elektrischer Kontakt mit dem Patienten | Elektrisches Krankenhausbett, OP-Leuchten |
| Typ BF | 100 uA | Kann elektrischen Kontakt mit dem Patienten haben, erlaubt aber keine invasive Verbindung zum kardiovaskulären Kreislaufsystem | Ultraschallgeräte, EKG |
| Typ CF | 10 uA | Kann elektrischen Kontakt mit dem Patienten haben, auch zum kardiovaskulären Kreislaufsystem | Elektrisches OP-Messer, Herzschrittmacher |
Was bedeutet Luft- und Kriechstrecke?
Die Luftstrecke ist der kürzeste Abstand zwischen zwei leitenden Teilen. Liegt zwischen zwei leitfähigen Teilen eine hohe Spannung an, wird die Luft durch Ionisation leitfähig. Hierbei kann es dann zu einem Überschlag, also einem Kurzschluss durch die Luft, kommen. Der entstehende Lichtbogen erzeugt eine sehr hohe Temperatur, ein elektromagnetisches Feld und es kommt zu einer ungewollten Ladungsübertragung zwischen den beiden Teilen. Dabei können Elektronikbauteile zerstört werden.
Die Kriechstrecke ist der kürzeste Weg zwischen zwei leitfähigen Teilen entlang der Oberfläche der Isolierung. Durch ausreichende Dimensionierung der Kriechstrecke wird ein Kurzschluss zwischen zwei Leitern über die Oberfläche vermieden. Kriechstrecken können auf Platinen auf einfache Weise durch Bohrungen oder Schlitze erhöht werden.
Was bedeuten die Schutzmaßnahmen (MOP) nach IEC 60601-1?
MOP bedeutet Means Of Protection = Schutzmaßnahme zur Verringerung des Risikos eines elektrischen Schlages in Übereinstimmung der Anforderungen der IEC 60601-1.
Die Schutzmaßnahmen unterscheiden sich in Maßnahmen zum Patientenschutz (MOPP) und Anwenderschutz (MOOP).
Definition MOPP = Means Of Patient Protection = Schutzmaßnahme, die das Risiko eines Schlages für den Patienten verringern soll.
Definition MOOP = Means Of Operator Protection = Schutzmaßnahme, die das Risiko eines Schlages für andere Personen als Patienten verringern soll.
Quelle: IEC 60601-1
