Ladestationen
Lösungen für die Elektromobilität
Zuverlässige Stromversorgungen für Wallboxen und EV-Charger
Die Lösung des globalen Energieproblems gilt als zentrale Herausforderung des 21. Jahrhunderts. Im Verkehrssektor spielt der Ausbau der Elektromobilität eine maßgebliche Rolle und die Nachfrage an Elektroautos steigt rasant. Kernelement der Elektromobilität ist eine gut ausgebaute Lade-Infrastruktur. So sollen laut dem "Masterplan Ladesäuleninfrastruktur", beschlossen vom Bundeskabinett, in Deutschland bis 2030 insgesamt eine Million öffentlich-zugängliche Ladepunkte zur Verfügung stehen. Zusätzlich zur öffentlichen Lade-Infrastruktur werden auch Ladestationen und Wallboxen im privaten Sektor gefördert.
Welche Anforderungen für welche Ladestation?
Verschiedene Arten von Ladestationen

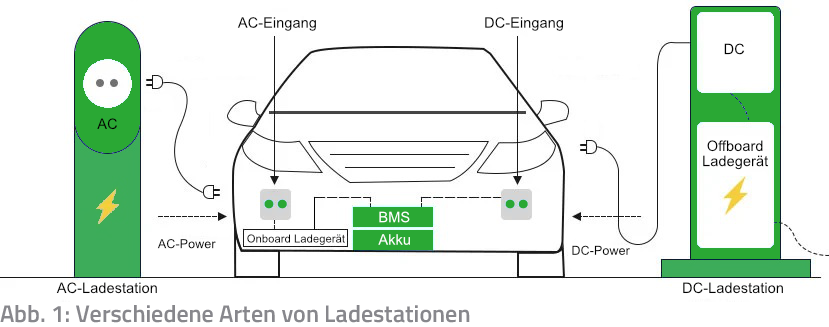

Ladestationen werden hauptsächlich in AC-Ladestationen und DC-Ladestationen unterteilt (siehe Abb. 1). AC-Ladestationen liefern Wechselstrom an das Bordladegerät des Fahrzeugs und können nochmals unterteilt werden in AC Level 1 und AC Level 2 Ladestationen. In DC-Ladestationen wird die Umwandlung von Wechsel- auf Gleichstrom bereits in der Ladestation vollzogen und das Batteriemanagementsystem des Autos direkt mit Gleichstrom versorgt. Hierdurch kann die Leistung deutlich erhöht und somit die Ladezeit deutlich verkürzt werden.
Level 1 Ladestationen (AC)

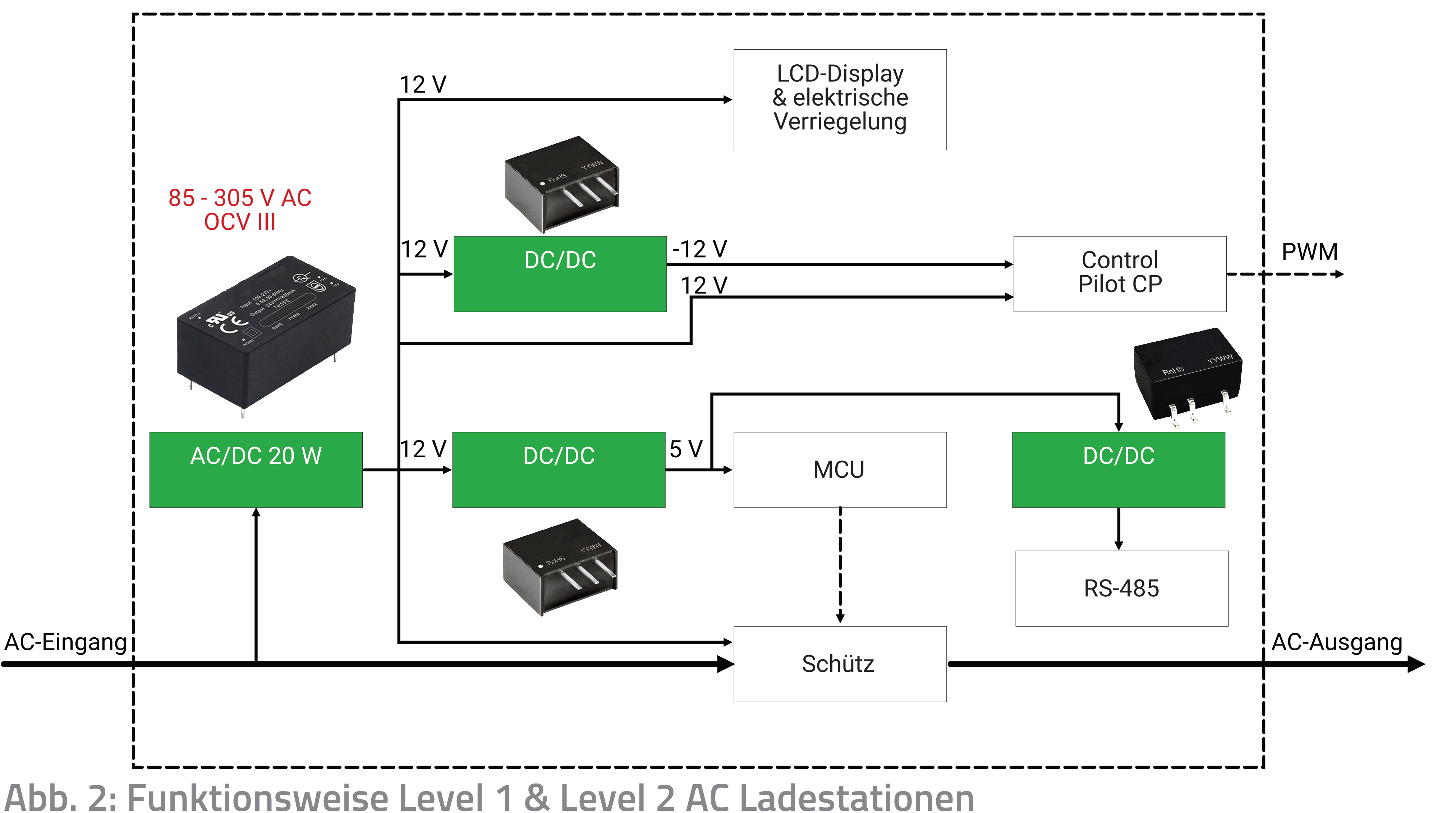

AC Level 1 Ladestationen werden oft als Standardladegerät mit dem neuen Elektrofahrzeug mitgeliefert und können über die normale Haushaltssteckdose betrieben werden (siehe Abb. 2). Der Installationsaufwand ist somit gering, die Ladezeit jedoch entsprechend lang. Für eine Reichweite von 160 km muss mit einer Ladezeit von 20 bis 25 Stunden gerechnet werden.
Level 2 Ladestationen (AC)
AC Level 2 Ladestationen sind in der Regel kleine Stromladesäulen oder Wallboxen, die flexibel installiert werden können und je nach Fahrzeug durchschnittlich 2-8 Stunden für eine Vollladung benötigen. Sie eignen sich sehr gut für kleine Elektrofahrzeuge, die vor allem in Privathaushalten, aber auch in Fuhrparks, Einkaufszentren, Büros und anderen gewerblichen Bereichen geladen werden (siehe Abb. 2).
Level 3 Ladestationen (DC)

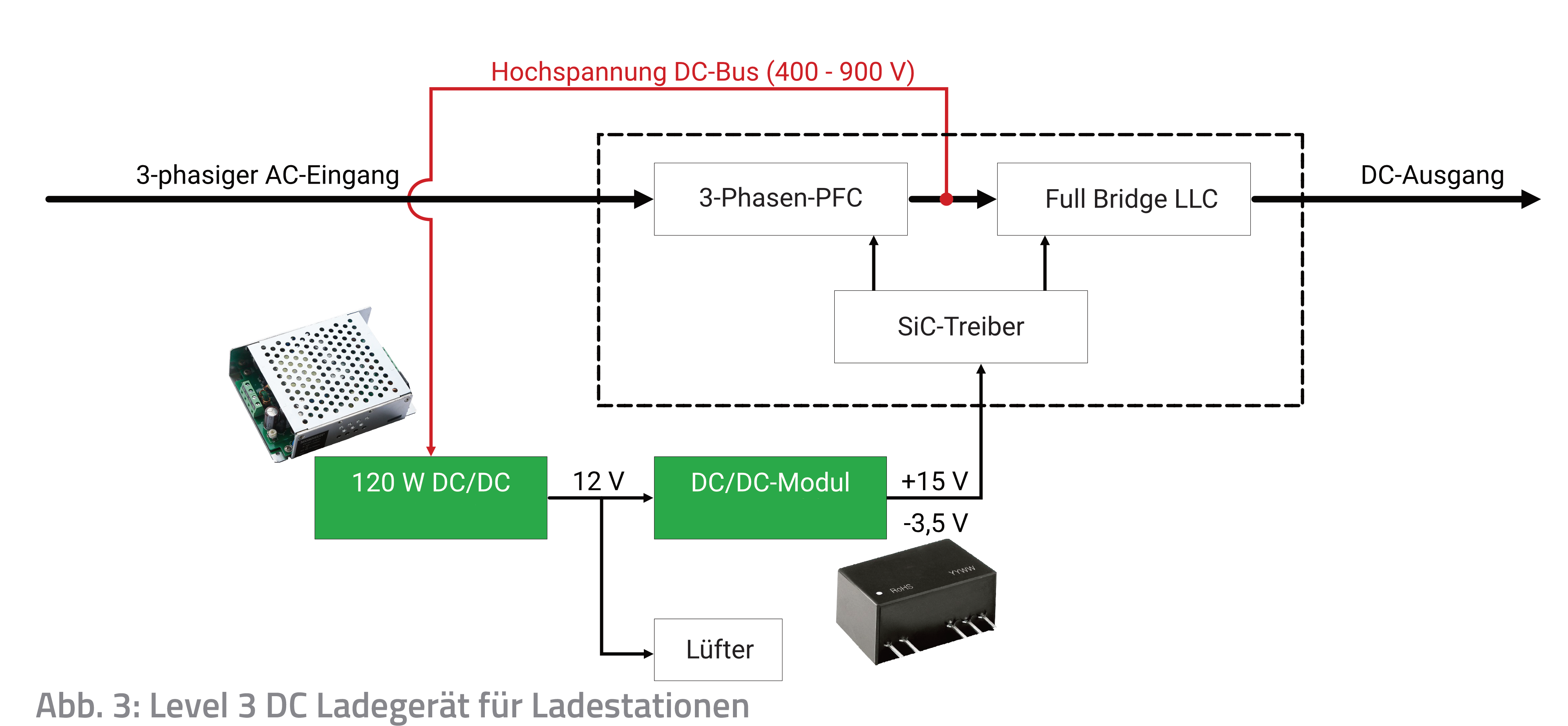

Die DC-Ladestationen liefern Gleichstrom direkt an das Elektrofahrzeug und sind in der Regel in der Lage, die Batterie innerhalb von 30 Minuten auf 80 % des Ladezustands aufzuladen. DC-Ladestationen eignen sich für das schnelle DC-Laden von privaten Elektrofahrzeugen, Elektrobussen, Hybridbussen, Taxis, technischen Fahrzeugen usw. geeignet und werden meist an öffentlichen Plätzen und an Arbeitsplätzen eingesetzt (siehe Abb. 3).
Gemeinsam definieren wir Ihr nächstes Projekt
Als erfahrener Anbieter von Stromversorgungslösungen bietet FORTEC Power seinen Kunden einen umfassenden Design-In Support und verfügt bereits über eine Vielzahl von Produkten, die speziell für die Anwendung in Ladestationen entwickelt wurden, um die Herausforderungen der neuesten Ladetechnologie für Elektrofahrzeuge zu meistern.
Ihre Vorteile:
- Ihr persönlicher Ansprechpartner begleitet Sie über den gesamten Entwicklungsprozess, vom Design-In bis zum Ende der Produktlaufzeit Ihres Endgeräts
- Schon im Entwicklungsprozess achten wir auf die Langlebigkeit unserer Komponenten
- Auch vor Ort stehen wir Ihnen mit unserem Entwicklungsteam mit Rat und Tat zur Seite
- Sicherheit und Vertrauen sind für uns die Basis einer langfristigen und nachhaltigen Zusammenarbeit
Anforderungen an AC/DC-Stromversorgungen für EV-Ladestationen
- Hohe Widerstandsfähigkeit gegen Spannungsschwankungen, Stoßspannungen und Surge-Spannungen
- Hohe Widerstandsfähigkeit gegenüber Temperaturschwankungen
- Witterungsfest gegenüber hoher Luftfeuchtigkeit
- Weitere spezifische Anforderungen je nach Art der ausgewählten Ladestation
Konfigurationscenter
Sie brauchen eine maßgeschneiderte Lösung? Wir konfigurieren sie gerne!
FAQ - Häufige Fragen
Welcher Temperaturbereich wird empfohlen?
Wenn Ladestationen im Freien betrieben werden, gibt es innerhalb eines Jahres große Temperaturschwankungen zwischen den verschiedenen Jahreszeiten. Die verwendeten Netzteile sollten somit mindestens einen Arbeitstemperaturbereich von -30 °C bis +70 °C aufweisen.
Welchen Eingangsspannungsbereich haben die Netzteile?
Für den globalen Einsatz in Ländern mit unterschiedlichen Versorgungsnetzen, ist ein weiter Eingangsspannungsbereich des Netzteils Pflicht. Um zusätzliche Spannungsschwankungen und Überspannungen abzufangen, werden Netzteile mit einem erweiterten Eingangsspannungsbereich von 85 V AC bis 305 V AC entwickelt. So können die Ladestationen den normalen Betrieb aufrechterhalten, selbst wenn in einem unsauberen Netz Spannungsschwankungen auftreten.
Ist ein Conformal Coating oder ein Verguss zu empfehlen?
Für den Schutz vor dem Einfluss hoher Luftfeuchtigkeit ist ein vergossenes Design oder Conformal Coating zu empfehlen.
Was ist in Bezug auf die EMV-Festigkeit zu beachten?
Außerdem können widrige Umgebungsbedingungen starke elektromagnetische Störungen mit sich bringen. Für das eingesetzte Netzteil empfiehlt sich daher eine Festigkeit gegenüber Surge-Spannungen von wenigstens 2 kV / 1 kV. Vor allem bei AC Level 2 Stationen ist die Stoßspannungsfestigkeit nach Überspannungskategorie OVC III zusätzlich ein wichtiges Kriterium.
