MOOP und MOPP nach IEC 60601-1 einfach erklärt

Die IEC 60601-1 legt nicht fest, ob ein Gerät Patientenschutz (MOPP) oder lediglich Anwenderschutz (MOOP) benötigt. Diese Entscheidung liegt ausdrücklich in der Verantwortung des medizinischen Geräteherstellers. Er muss bewerten, wie wahrscheinlich ein direkter oder indirekter Patientenkontakt ist und ob der Patient Teil eines möglichen elektrischen Strompfads werden kann.

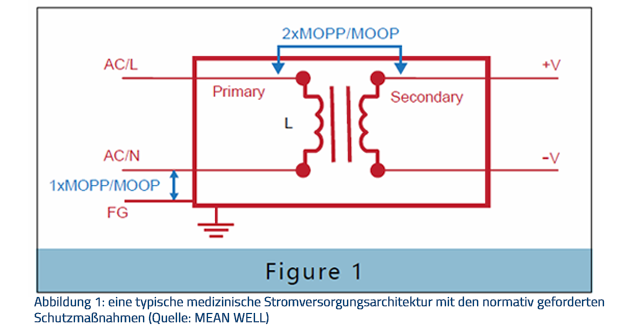

Kommt ein medizinisches Gerät bestimmungsgemäß mit dem Patienten in Kontakt, müssen alle relevanten Isolationsbarrieren die Anforderungen an MOPP erfüllen. Dies betrifft insbesondere die Isolation zwischen Netzspannung (PRIMARY) und den berührbaren oder angewendeten Teilen auf der Sekundärseite. Abbildung 1 (Quelle: MEAN WELL) zeigt eine typische medizinische Stromversorgungsarchitektur mit den normativ geforderten Schutzmaßnahmen:

• mindestens 2 × MOP (MOOP oder MOPP) zwischen PRIMARY und SECONDARY
• mindestens 1 × MOP zwischen PRIMARY und Schutzleiter

Die IEC 60601-1 unterscheidet bewusst zwischen Schutz für Anwender und Schutz für Patienten. Der Grund liegt in der Physiologie: Während ein gesunder Erwachsener relativ hohe Ableitströme kurzzeitig tolerieren kann, reagieren Patienten, insbesondere bei direktem oder herznahem Kontakt, bereits auf extrem kleine Ströme.

Deshalb reicht ein einheitliches Schutzkonzept nicht aus. Die Norm definiert stattdessen unterschiedliche Schutzebenen mit jeweils eigenen Grenzwerten, Prüfbedingungen und Designanforderungen. Hier setzen MOOP und MOPP an.

MOOP beschreibt alle Schutzmaßnahmen, die Anwender, Bedienpersonal oder Servicetechniker vor elektrischem Schlag schützen sollen. Dabei geht die Norm davon aus, dass der Anwender grundsätzlich nicht Teil eines medizinischen Strompfads ist und sich in einer kontrollierten Umgebung befindet.

Typische MOOP-Anwendungen sind Geräte ohne direkten Patientenkontakt, etwa medizinische Monitore, Laborgeräte oder bildgebende Systeme. In solchen Fällen reicht häufig eine Basisisolierung zwischen Netzspannung und berührbaren Teilen aus. Technisch wird MOOP unter anderem durch ausreichende Kriech- und Luftstrecken, Basisisolation in Transformatoren sowie geeignete Gehäuse- und Schutzleiterkonzepte realisiert. In der IEC 60601-1 ist MOOP eng an die Logik der Industrie- und IT-Normen angelehnt. Die Grenzwerte für Ableitströme und Isolationsfestigkeit sind vergleichsweise moderat, da kein Patientenschutz betrachtet wird.

Neben der reinen Prüfspannung spielen Kriechstrecken (creepage) und Luftstrecken (clearance) eine zentrale Rolle:

• Kriechstrecke: kürzester Weg entlang der Oberfläche eines Isolierstoffs
• Luftstrecke: kürzester Weg durch Luft zwischen zwei leitfähigen Teilen

Diese Abstände unterscheiden sich deutlich zwischen MOOP und MOPP.

Tabelle 1: Tabelle 1: Vergleich der Anforderungen für MOOP und MOPP (Quelle: MEAN WELL)

Tabelle 1 verdeutlicht, dass MOPP bei identischer Prüfspannung deutlich größere Kriechstrecken fordert, ein häufig unterschätzter Design-Treiber bei Transformatoren und Leiterplattenlayouts.

MOPP geht deutlich weiter und gilt überall dort, wo Patienten bestimmungsgemäß mit leitfähigen Teilen des Geräts in Kontakt kommen. Ab diesem Moment betrachtet die Norm den Patienten als potenziellen Teil eines Strompfads, was entsprechend strengere Anforderungen nach sich zieht.

Die Konsequenzen sind niedrigere zulässige Ableitströme, höhere Anforderungen an die Isolation sowie zusätzliche Prüfungen unter Fehlerbedingungen. MOPP berücksichtigt dabei explizit den ungünstigsten Fall, etwa einen Isolationsfehler oder den Ausfall eines Bauteils. Selbst unter solchen Single Fault Conditions darf kein gefährlicher Strom über den Patienten fließen.

Technisch bedeutet dies den Einsatz verstärkter oder doppelter Isolation, größerer Kriech- und Luftstrecken, einer gezielten Begrenzung parasitärer Kapazitäten sowie häufig zusätzlicher galvanischer Trennung, etwa durch DC/DC-Wandler.

Je nach Anwendung fordert die Norm mindestens eine oder sogar zwei unabhängige MOPP-Barrieren.

Der entscheidende Unterschied liegt nicht nur im Namen, sondern in der zugrunde liegenden Schutzphilosophie. Während MOOP davon ausgeht, dass der Anwender reflexartig reagieren kann und keinen direkten elektrischen Kontakt über medizinische Applikatoren hat, gilt für Patienten das Gegenteil.

Patienten können bewegungsunfähig oder bewusstlos sein oder invasive beziehungsweise herznahe Elektroden tragen. In solchen Situationen können bereits kleinste Ströme im Mikroampere-Bereich physiologische Effekte auslösen.

Entsprechend sind die Grenzwerte für Patientenableitströme bei MOPP um Größenordnungen niedriger als bei MOOP. Diese Unterschiede erklären, warum ein Netzteil, das für industrielle Anwendungen völlig ausreichend ist, in der Medizintechnik oft nicht verwendet werden darf – selbst wenn es auf den ersten Blick „isoliert“ erscheint.

Die IEC 60601-1 arbeitet nicht nur mit der Art der Schutzmaßnahme, sondern auch mit deren Anzahl. Eine einzelne Isolationsbarriere reicht nicht immer aus.

• 1× MOOP: Ausreichend für Geräte ohne Patientenkontakt.
• ≥ 1× MOPP: Erforderlich für Anwendungen mit direktem Patientenkontakt (z. B. BF-Applied Parts).
• ≥ 2× MOPP: Pflicht bei herznahen Anwendungen (CF-Applied Parts).

Diese Schutzmaßnahmen können entweder durch eine entsprechend ausgelegte verstärkte Isolation oder durch mehrere unabhängige Isolationsstufen realisiert werden. In der Praxis wird häufig letzteres gewählt, da sich Anforderungen besser auf einzelne Komponenten verteilen lassen. Lese hier mehr zu B, BF und CF Sicherheitsklassen.

Spätestens bei der Auslegung der Stromversorgung zeigt sich, dass MOOP und MOPP keine theoretischen Konzepte sind, sondern direkt in Hardware übersetzt werden müssen.

Ein medizinisches AC/DC-Netzteil kann beispielsweise 2× MOOP zwischen Netz und Sekundärseite bieten, aber nur 1× MOPP gegenüber dem Patienten.

Für BF- oder CF-Systeme ist deshalb häufig ein zusätzlicher, isolierender DC/DC-Wandler notwendig, um die geforderte Anzahl an MOPP bis zum Applied Part sicherzustellen. Die Schutzmaßnahme entsteht also nicht in einer einzelnen Komponente, sondern im Zusammenspiel der gesamten Architektur.

Genau hier liegt eine der häufigsten Fehlerquellen in Entwicklungsprojekten: Die Schutzanforderungen werden komponentenweise betrachtet, obwohl die Norm das Gesamtsystem bewertet.

In der täglichen Entwicklungspraxis tauchen immer wieder ähnliche Annahmen auf, die später zu Problemen im Prüflabor führen:

• „Verstärkte Isolation ist automatisch 2× MOPP.“
• „Wenn das Netzteil IEC 60601-1 zertifiziert ist, reicht das für CF.“
• „MOOP ist nur eine formale Bezeichnung.“

Tatsächlich hängt die Bewertung immer vom konkreten Einsatzort im System, vom Applied Part und von den betrachteten Fehlerbedingungen ab. Ohne saubere Systembetrachtung lassen sich MOOP und MOPP nicht korrekt anwenden.

MOOP und MOPP sind keine abstrakten Normbegriffe, sondern fundamentale Designparameter. Sie beeinflussen Isolation, Ableitströme, EMV-Maßnahmen, Bauteilauswahl und den gesamten Zulassungsprozess.

Besonders der Einsatz von 2 × MOPP-konformen Stromversorgungen bietet maximale Flexibilität, da sie nahezu alle medizinischen Anwendungen abdecken.

Schau im FORTEC Power Shop für medizinische Netzteile vorbei – unsere Experten unterstützen dich gerne bei der Auswahl.
