Advanced Energy LPP200: Neues extrem flaches Netzteil für Medizin, Industrie und Spezialbeleuchtung
FORTEC Power nimmt die AC/DC-Netzteile der LPP200-Serie von Advanced Energy in sein Portfolio auf und bietet damit besonders flache Open-Frame-Netzteile für medizinische und industrielle Anwendungen, bei denen der verfügbare Bauraum eine entscheidende Rolle spielt. Typische Einsatzfelder sind unter anderem Patient-Monitoring-Systeme, medizinische und industrielle Displays sowie Infusionspumpen. Mit einer Bauhöhe von lediglich 0,75 Zoll (19 mm) und einer Ausgangsleistung von bis zu 200 W bei Zwangsbelüftung vereint die LPP200-Serie hohe Leistungsdichte mit umfassenden Sicherheits- und EMV-Zulassungen.
Weltweit einsetzbar dank weitem Eingangsspannungsbereich
Die Netzteile der LPP200-Serie sind für einen weiten Eingangsspannungsbereich von 85 bis 264 V AC ausgelegt und eignen sich damit für den weltweiten Einsatz in medizinischen und industriellen Marktsegmenten. Sie sind mit Single-Output-Ausgängen in den Nennspannungen 12 V, 24 V oder 48 V DC verfügbar und liefern bis zu 120 W bei Konvektionskühlung beziehungsweise 200 W bei zusätzlichem Luftstrom.
Kompaktes Format für besonders flache Geräte

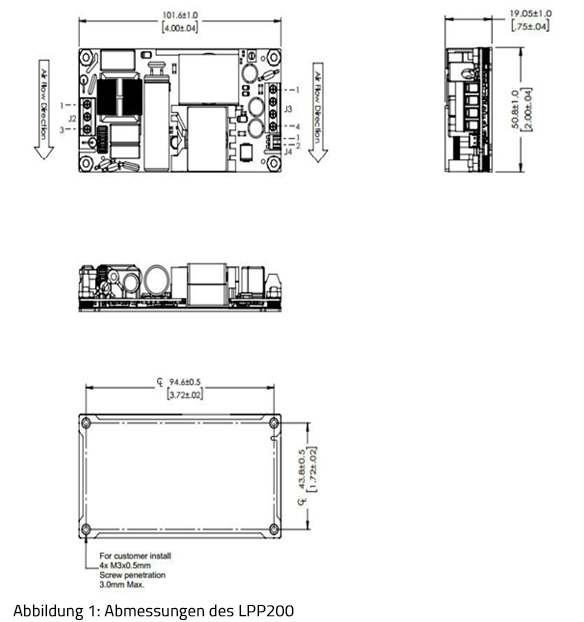

Durch das kompakte Format von 2" × 4" × 0,75" lassen sich die Netzteile auch in besonders flachen Geräten wie medizinischen Monitoren, Displays oder Infusionspumpen problemlos integrieren.
Hoher Wirkungsgrad und zuverlässiger Betrieb unter anspruchsvollen Bedingungen
Mit einem typischen Wirkungsgrad von bis zu 90 % tragen die LPP200-Netzteile zur Reduzierung von Energieverlusten und Wärmeentwicklung bei. Der zuverlässige Betrieb ist in einem Umgebungstemperaturbereich von −20 °C bis +70 °C möglich. Bei höheren Temperaturen erfolgt ein definiertes Derating der Ausgangsleistung. Die Geräte sind zudem für Betriebshöhen von bis zu 5.000 m ausgelegt und erreichen eine MTBF von über 500.000 Stunden, was sie insbesondere für langlebige Systeme in der Medizintechnik, Industrie sowie für Infusionspumpen prädestiniert.
Umfassende Schutzfunktionen für den sicheren Einsatz
Die LPP200-Serie verfügt serienmäßig über umfassende Schutzfunktionen wie Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz. Die Überlastsicherung arbeitet im Hiccup-Modus mit automatischer Wiederherstellung, während der Überspannungsschutz latching ausgeführt ist und durch erneutes Anlegen der Netzspannung zurückgesetzt wird. Eine Ausgangsspannungsanpassung von ±5 % ermöglicht die flexible Feinjustierung im System.
Erfüllt medizinische Anforderungen und BF-Klassifizierung
Für medizinische Anwendungen erfüllen die Netzteile die Anforderungen der BF-Geräteklassifizierung und bieten eine 2×MOPP-Isolation zwischen Ein- und Ausgang. Der Ableitstrom liegt deutlich unter den Grenzwerten der IEC 60601-1 und erfüllt die Grenzwerte für BF-klassifizierte Geräte. Zusätzlich sind die Netzteile nach aktuellen medizinischen und industriellen Sicherheitsnormen geprüft und erfüllen die Anforderungen der EMV-Klasse B.
Internationale Normen und Zulassungen
Die AC/DC-Netzteile der LPP200-Serie entsprechen zahlreichen internationalen Normen und Zulassungen, darunter IEC/EN/UL 60601-1 (BF), IEC/EN/UL 62368-1, IEC/EN 60601-1-2 (4th Edition) sowie EN 61000-3-2. Sie tragen unter anderem die CE-Kennzeichnung und sind RoHS- sowie REACH-konform.
Highlights auf einen Blick
- AC/DC-Netzteile für Industrie- und Medizintechnik mit bis zu 200 W
- Extrem flache Bauhöhe von nur 0,75" (19 mm)
- Eingangsspannungsbereich: 85–264 V AC, 1-phasig
- Single Output: 12 V, 24 V oder 48 V DC
- Leistung: 120 W (Konvektion), 200 W (mit Luftstrom)
- Wirkungsgrad bis zu 90 % typisch
- Baugröße: 2" × 4" × 0,75"
- Betriebstemperatur: −20 °C bis +70 °C (mit Derating)
- Betriebshöhe bis 5.000 m
- Integrierte Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur
- ±5 % Ausgangsspannungsjustierung
- Geeignet für medizinische Anwendungen bis Typ BF
- 2×MOPP Isolation Ein- zu Ausgang
- EMV: Klasse B, IEC/EN 60601-1-2 (4th Ed.)
- Sicherheitsnormen: IEC/EN/UL 60601-1, IEC/EN/UL 62368-1
- CE-Zeichen, RoHS- und REACH-konform
