Ableitströme in der Medizintechnik
Ableitströme gehören zu den am häufigsten unterschätzten Themen in der Medizintechnik. Sie sind unsichtbar, physikalisch unvermeidbar und bewegen sich in Größenordnungen, die im Alltag kaum greifbar sind. Gleichzeitig entscheiden sie darüber, ob ein Gerät die IEC 60601-1-Prüfung besteht oder im Prüflabor scheitert.
Besonders bei Anwendungen mit Patientenkontakt rücken Ableitströme in den Fokus. Spätestens mit der Einteilung in Sicherheitsklassen B, BF und CF wird klar, dass nicht jeder Strom gleich bewertet wird und dass sich Grenzwerte dramatisch unterscheiden können. Wer Ableitströme nur als Nebenprodukt von EMV-Maßnahmen betrachtet, läuft Gefahr, grundlegende Sicherheitsanforderungen zu verfehlen.
Was ist ein Ableitstrom – und warum entsteht er überhaupt?
Ein Ableitstrom ist ein elektrischer Strom, der nicht zur eigentlichen Funktion des Geräts gehört, sondern unbeabsichtigt über kapazitive oder ohmsche Kopplungen fließt. Er entsteht selbst dann, wenn alle Bauteile technisch einwandfrei arbeiten.
Typische Ursachen sind:
- parasitäre Kapazitäten in Transformatoren,
- Y-Kondensatoren in EMV-Filtern,
- Leiterbahn- und Gehäusekapazitäten,
- Isolationsbarrieren mit endlicher Impedanz.
Aus physikalischer Sicht sind Ableitströme unvermeidbar. Die IEC 60601-1 fordert daher nicht ihre vollständige Eliminierung, sondern ihre klare Begrenzung und kontrollierte Führung.
Die drei relevanten Ableitstromarten nach IEC 60601-1
Die Norm unterscheidet mehrere Ableitstromarten, je nachdem, welcher Strompfad betrachtet wird. Diese Differenzierung ist entscheidend, da für jede Stromart andere Grenzwerte gelten.
Berührungsstrom

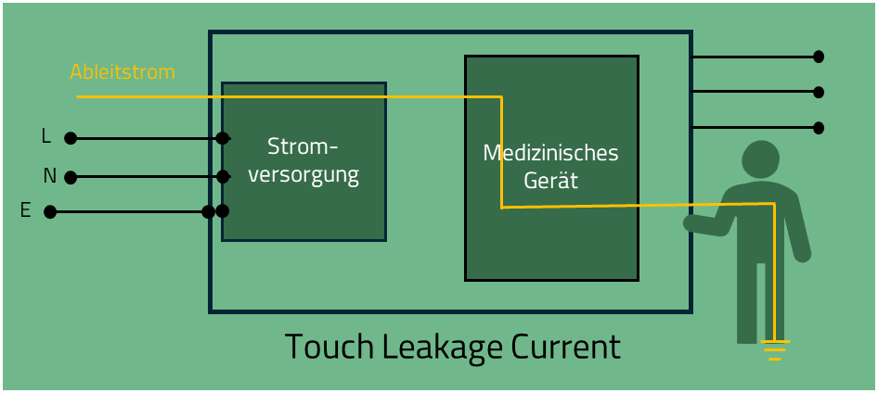

Der Berührungsstrom (Touch Leakage Current) beschreibt den Strom, der über berührbare, leitfähige Teile des Geräts gegen Erde oder andere Potenziale fließen kann. Er ist vor allem für den Anwenderschutz relevant und steht damit in engem Zusammenhang mit MOOP.
Typische Quellen sind Gehäuseteile, Steckverbinder oder Bedienoberflächen. Die zulässigen Grenzwerte sind vergleichsweise hoch, da kein direkter Patientenkontakt angenommen wird.
Schutzleiterstrom
Der Schutzleiterstrom (Protective Earth Current) fließt über den Schutzleiter eines Geräts. Er ist insbesondere bei netzbetriebenen Systemen relevant und wird stark von EMV-Filtern beeinflusst.
Ein hoher Schutzleiterstrom ist zwar nicht unmittelbar patientengefährdend, kann aber:
- FI-Schutzschalter auslösen,
- in Mehrgerätesystemen zu Summeneffekten führen,
- Hinweise auf problematische Filterkonzepte liefern.
Patientenableitstrom

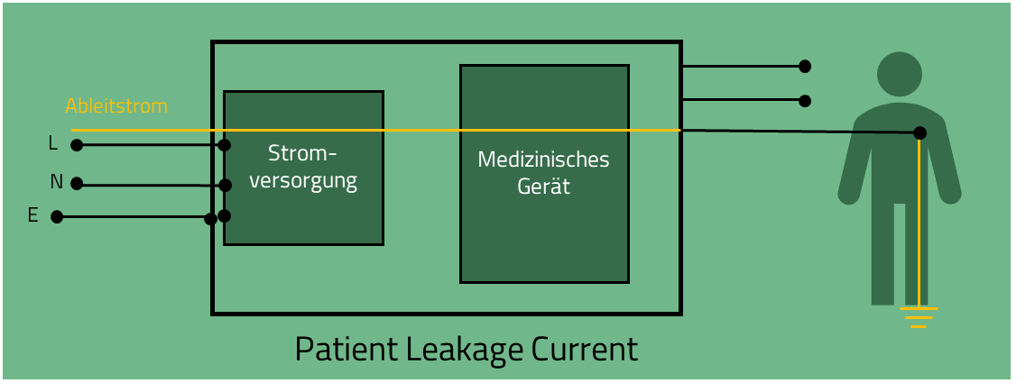

Der Patientenableitstrom (Patient Leakage Current) ist der Strom, der vom Anwendungsteil eines Geräts durch den Patienten zur Erde oder zu einem anderen Potenzial fließen kann. Er stellt eine der kritischsten Stromarten in der Medizintechnik dar und steht insbesondere bei Anwendungsteilen der Typen BF und CF im Fokus der normativen Bewertung.
Die zulässigen Grenzwerte liegen im Mikroampere-Bereich und sind deutlich strenger als bei Berührungsstrom oder Schutzleiterstrom.
Ableitströme und Sicherheitsklassen B, BF und CF
Die Bewertung von Ableitströmen ist untrennbar mit der Sicherheitsklasse eines Geräts verbunden. Wie im Artikel zu Sicherheitsklassen B, BF und CF erläutert, hängt der zulässige Ableitstrom davon ab, ob und wie der Patient Teil eines Strompfads sein kann.
Bei Anwendungsteilen des Typs B wird kein Patientenableitstrom betrachtet. Die Grenzwerte beziehen sich auf Berührungsstrom (Touch Current) und Schutzleiterstrom (Protective EarthCurrent), was das EMV-Design vergleichsweise vereinfacht.
Bei Anwendungsteilen des Typs BF kann der Patient Teil des Stromkreises werden. Der Patientenableitstrom (Patient Leakage Current) muss sowohl im Normalbetrieb als auch im Einzelfehlerzustand streng begrenzt werden.
Bei Anwendungsteilen des Typs CF betrachtet die Norm den kritischten Fall: einen Strompfad in Herznähe. Hier sind selbst kleinste kapazitive Kopplungen relevant. Grenzwerte, die bei BF-Anwendungsteilen noch zulässig sind, können bei CF-Anwendungsteilen bereits zur Nichtkonformität führen.
Erklärung: Anwendungsteil (Applied Part), ist Teil eines medizinischen elektrischen Geräts, der im normalen Gebrauch mit dem Patienten in Kontakt kommt und für die Funktion erforderlich ist.
Normalbetrieb und Einzelfehlerzustand
Ein häufiger Stolperstein in der Praxis ist die Annahme, dass Ableitströme nur im Normalbetrieb (NC-Normal Condition) relevant seien. Tatsächlich fordert die IEC 60601-1 explizit die Bewertung im Einzelfehlerzustand (SFC-Single Fault Condition).
Das bedeutet:
- Eine Isolationsbarriere gilt als ausgefallen.
- Ein Bauteil wird als defekt angenommen.
- Ein Schutzmechanismus wird außer Kraft gesetzt.
Auch unter diesen Bedingungen dürfen die Grenzwerte für Patientenableitströme nicht überschritten werden. Besonders bei BF- und CF-Geräten führt das dazu, dass einfache Isolationskonzepte nicht mehr ausreichen.
Dieser Zusammenhang ist eng mit den Schutzmaßnahmen MOOP und MOPP verknüpft, wie im entsprechenden Folgeartikel ausführlich erläutert.
Der klassische Zielkonflikt: EMV vs. Ableitstrom
Aus Entwicklersicht entsteht hier ein fundamentaler Zielkonflikt. EMV-Maßnahmen – insbesondere Y-Kondensatoren zwischen Primär- und Sekundärseite – verbessern das Störverhalten, erhöhen aber gleichzeitig den Ableitstrom.
Was in industriellen Geräten Standard ist, kann in der Medizintechnik unzulässig sein. Besonders bei CF-Anwendungen müssen EMV-Filter extrem sorgfältig dimensioniert oder durch alternative Konzepte ersetzt werden.
Dieser Konflikt ist einer der Hauptgründe, warum Geräte im Prüflabor unerwartet scheitern: Die EMV-Prüfung wird bestanden, die Ableitstrommessung jedoch nicht.
Ableitströme und Stromversorgungsarchitektur
Spätestens bei der Stromversorgung zeigt sich, dass Ableitströme keine Detailfrage sind, sondern die gesamte Systemarchitektur beeinflussen.
Ein einzelnes medizinisches AC/DC-Netzteil kann normkonform sein, ohne bereits alle Anforderungen am Anwendungsteil (Applied Part) zu erfüllen. Erst durch die Kombination mit einem nachgeschalteten, isolierenden DC/DC-Wandler werden kapazitive Kopplungen gezielt reduziert und zusätzliche MOPP-Schutzmaßnahmen realisiert.
Wie im Artikel zu Stromversorgungsarchitekturen für B-, BF- und CF-Systeme beschrieben, wird das Ableitstrommanagement daher auf Systemebene betrieben – nicht auf Bauteilebene.
Typische Ursachen für zu hohe Ableitströme
In der Praxis lassen sich erhöhte Ableitströme häufig auf wiederkehrende Ursachen zurückführen:
- zu große Y-Kondensatoren,
- ungünstige Transformatorgeometrien,
- fehlende galvanische Trennung zum Anwendungsteil,
- ungeeignete Masse- und Schirmkonzepte,
- falsche Annahmen zur Sicherheitsklasse.
Viele dieser Punkte werden erst im Prüflabor sichtbar, lassen sich aber durch frühzeitige Architekturentscheidungen vermeiden.
Fazit: Ableitströme sind ein Systemthema
Ableitströme sind kein Nebeneffekt, sondern ein zentrales Sicherheitskriterium der IEC 60601-1. Sie verbinden elektrische Sicherheit, EMV, Isolation und Stromversorgung zu einem Gesamtthema.
Wer Sicherheitsklassen, MOOP und MOPP versteht, erkennt schnell, dass Ableitstrommanagement nicht durch Einzelmaßnahmen gelöst werden kann. Es erfordert eine ganzheitliche Betrachtung des Systems – von der Netzschnittstelle bis zum Anwendungsteil (Applied Part).
Vorkonforme medizinische Stromversorgungslösungen können diesen Prozess erheblich vereinfachen, da ihre Ableitstromwerte, Isolationskonzepte und Prüfbedingungen bereits normativ bewertet sind und sich gezielt in B-, BF- und CF-Systeme integrieren lassen.
